PanConnect MINI4 - Boitier de connectique - Posé sur table, 1 x 220v, 2 x USB-C, 1 x double Lan, 1 x HDMI + VGA + audio - Blanc, Silver ou Noir

Réf. : PANC-MINI4-OT-1PW-2UC-2L-VAH

Prix public : Nous consulter

Nous contacter

Un connectivité complète en quelques secondes

Boîtier de conception unique posé "sur table" ou monté sur le côté qui ne nécessite aucun perçage dans le plateau de table. Un système simple "plug and go" et une grande modularité sont essentiels pour un environnement de bureau agile.

Ce boîtier PanConnect MINI4 a été configuré avec 1 alimentation 220v, un module avec deux ports USB de charge, un double module LAN et un module VGA +audio + HDMI. Il est disponible en blanc, noir ou silver. Il existe de nombreuses autres configurations disponibles, n'hésitez pas à nous consulter pour obtenir votre offre personnalisée.

LAN

LAN

HDMI

HDMI

Audio 3,5mm

Audio 3,5mm

USB

USB

VGA

VGA

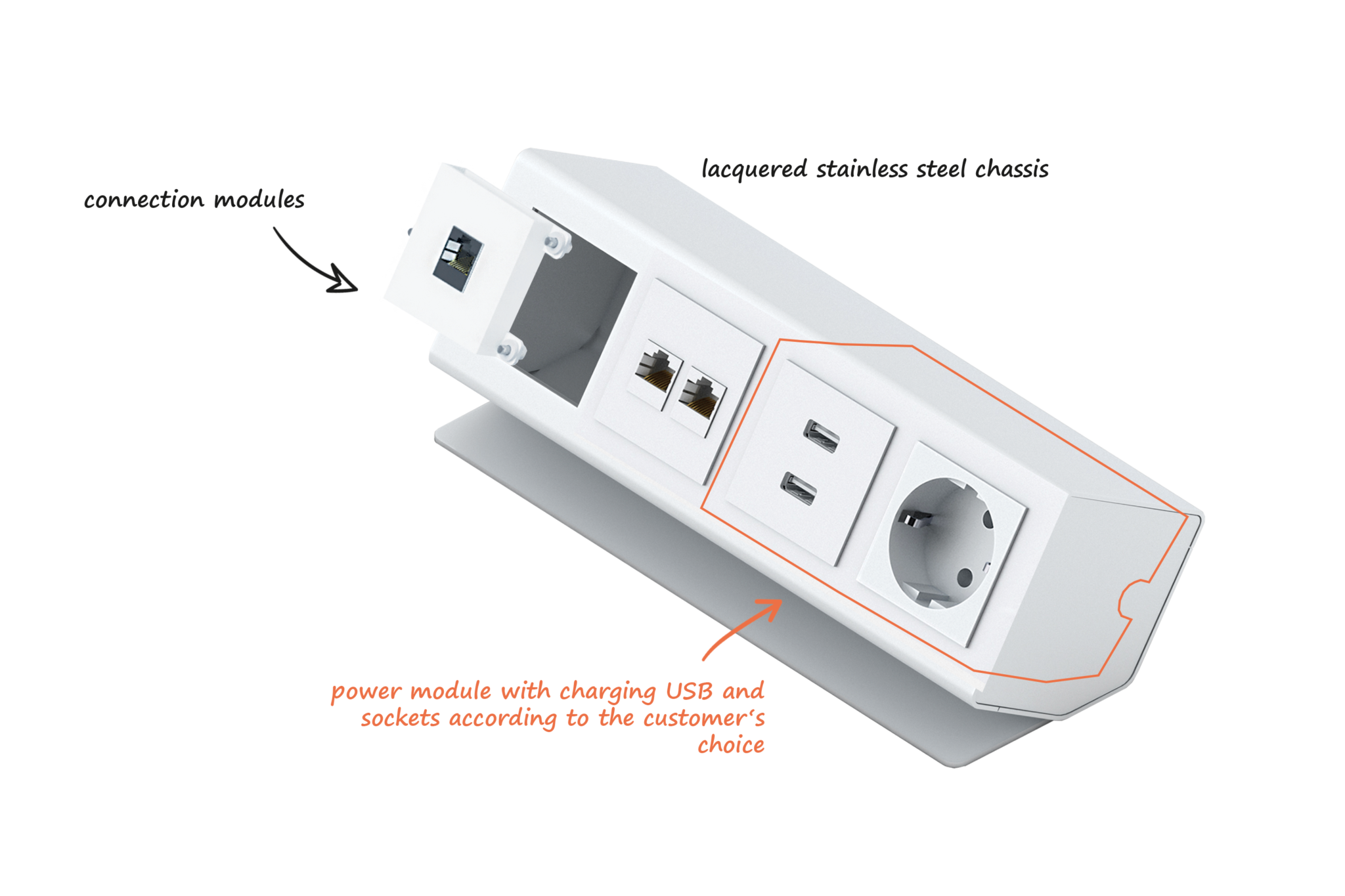

De nombreuses possibilités grâce à la modularité

De nombreuses possibilités grâce à la modularité

Chaque MINI est conçu pour être unique selon les besoins des clients.

Choisissez votre châssis
Le châssis dispose de 4 ou 6 emplacements pour recevoir le module de puissance et jusqu'à 4 modules de connexion de votre choix. Il existe en deux tailles (4/6 slots) disponibles en version standard et en version "+". La version Plus est 20 mm plus profonde et est développée pour l'intégration des composants de signal et du système de contrôle.

Choisissez vos modules d'alimentation
Le module d'alimentation se compose de prises de courant et, en option, de ports USB. Il est disponible en version 2 ou 4 emplacements.

Choisissez vos modules de connexion
Chaque MINI possède jusqu'à quatre emplacements pour modules de connexion de 45 mm. Une large gamme de connecteurs AV/IT est disponible en différentes combinaisons.

En savoir plus

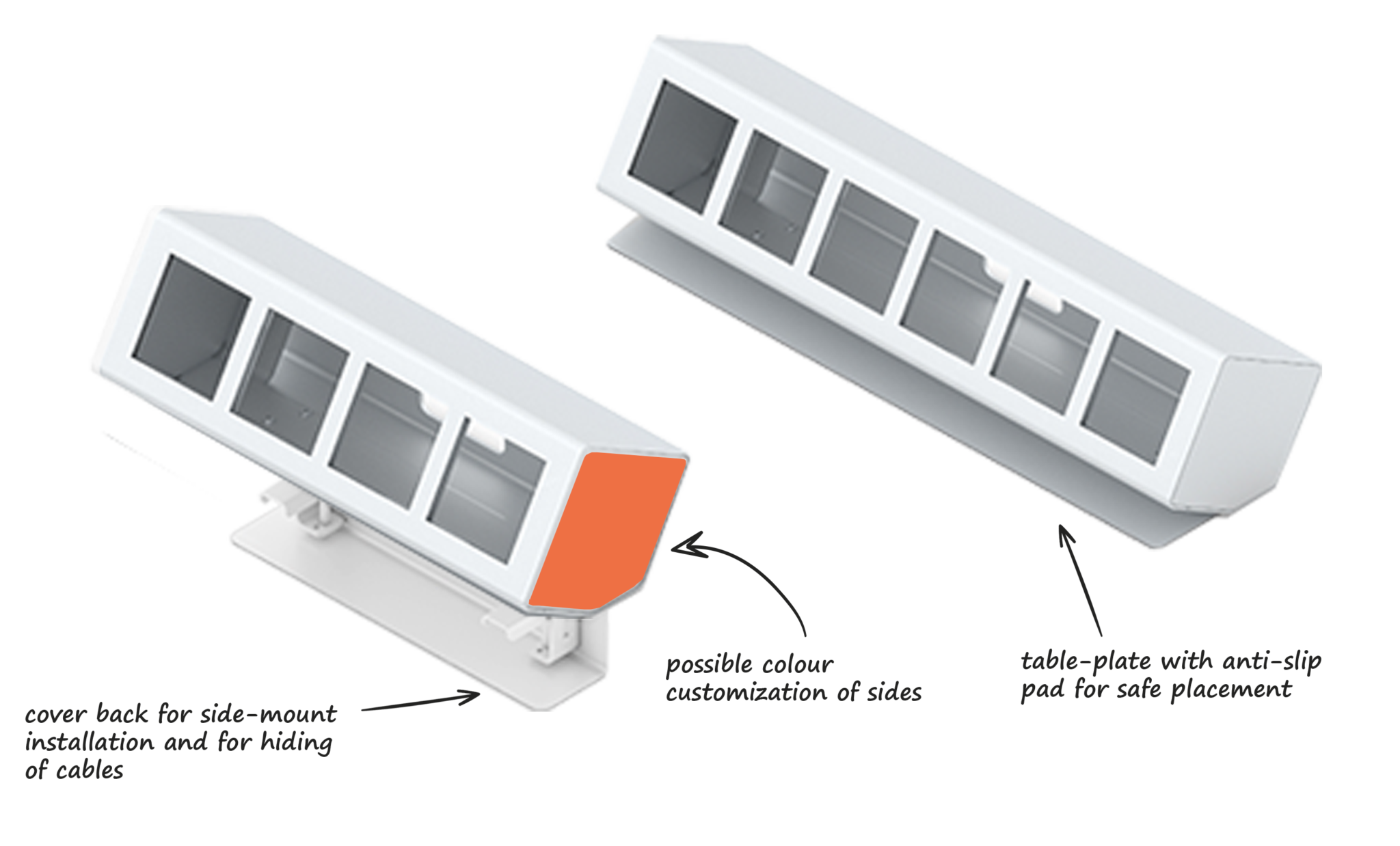

Choisissez votre châssis

Choisissez votre châssis

Fabriqué en acier inoxydable laqué, chaque châssis est le cadre principal de la série MINI et offre quatre ou six emplacements variables.

MINI4 ou MINI6 offre 4 ou 6 emplacements et peut être équipé individuellement de modules de puissance ainsi que de modules de connexion. Le nombre de modules de puissance et de connexion est limité par la taille du châssis uniquement.

Le châssis MINI a subi un long développement pour devenir un élément de design de votre intérieur. Il offre une solution appropriée pour les tables plus luxueuses où le perçage dans le plateau de table n'est pas approprié. Les deux types d'installation permettent une mise en place facile sans perçage et, dans le cas d'une installation latérale, la partie arrière du couvercle couvre les câbles qui pourraient être visibles de l'arrière.

En savoir plus

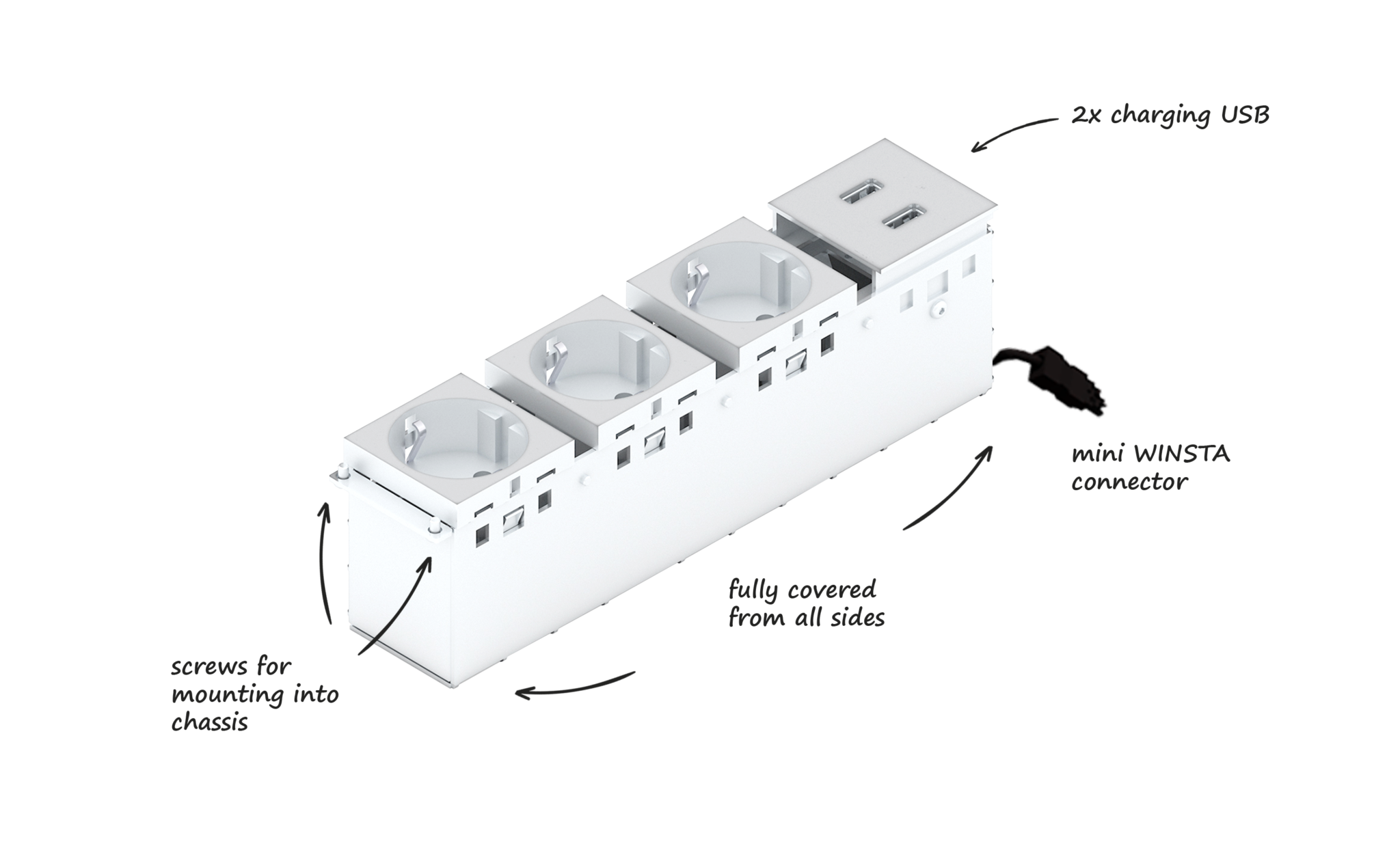

Choisissez votre cartouche d'alimentation

Choisissez votre cartouche d'alimentation

Le module d'alimentation se compose de prises et de 2 ports USB en option. Les normes nationales suivantes sont disponibles pour les prises de courant : SC (DE/UE), DK, FR, UK, IT, CH, Universal. Le module d'alimentation est équipé d'un connecteur d'alimentation WINSTA ou de pinces WAGO pouvant être branchés en guirlande. Chaque module s'insère dans deux ou plusieurs emplacements du châssis MINI4 ou MINI6.

Il est possible de choisir parmi une large gamme de prises de courant disponibles ou de livrer d'autres types de prises spécifiques en fonction des besoins du client.

En savoir plus

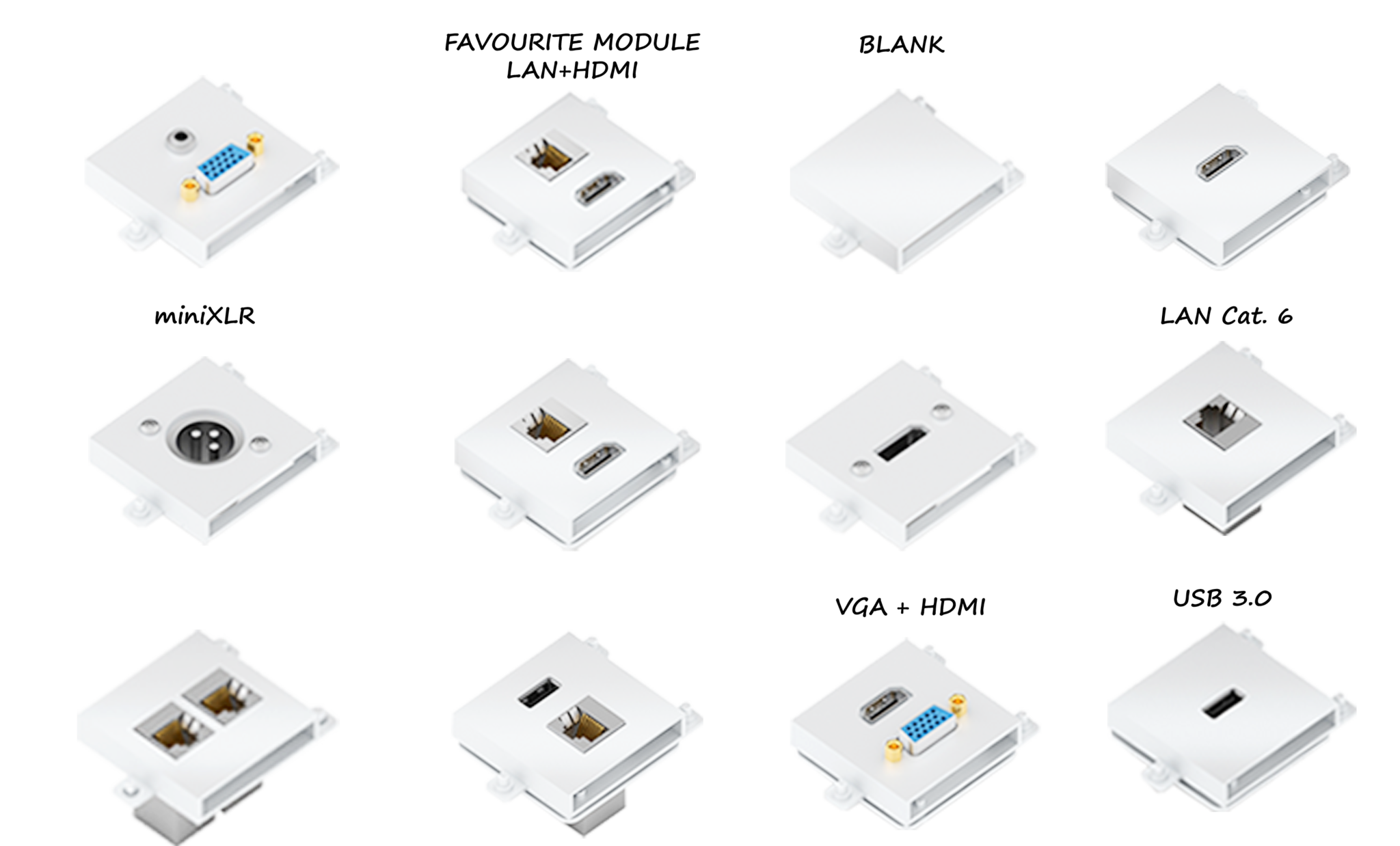

Choisissez vos modules de connexion

Choisissez vos modules de connexion

Comme les modules de puissance, ces modules de connexion de 45 x 45 mm prennent chacun un emplacement dans le châssis. Vous pouvez choisir parmi une large gamme. Les choix incluent : LAN simple, double LAN, DisplayPort, HDMI, HDMI+LAN, HDMI+VGA, HDMI+VGA+Audio, miniXLR, USB 3.0, USB 3.0+LAN, VGA+Audio et neutre.

Si vous n'êtes pas décidé, utilisez le neutre et une fois que vous savez ce dont vous avez besoin, vous pourrez installer le module de connexion nécessaire.

En savoir plus

caractéristiques

Général

  • Caractéristiques générales

  • Matériau : Acier inoxydable laqué

  • Tension : 230V, 50Hz/16A

  • Indice de protection : IP 20

  • Pays d'origine : République Tchèque

  • Système de table adaptable aux plateaux de table : épaisseur de 16 à 48 mm

  • Dimensions MINI4

  • Chassis MINI4 side mount : 235,8 x 86,35 x 73 mm
  • Chassis MINI4 on table : 235,8 x 88,35 x 73 mm

  • Dimensions MINI 6

  • Chassis MINI6 side mount : 344,6 x 86,35 x 73 mm
  • Chassis MINI6 on table : 344,6 x 88,35 x 73 mm
  • Chassis MINI6+ side mount : 353,1 x 93,1 x 78 mm
  • Chassis MINI6+ on table : 353,1 x 95,1 x 78 mm
